YP 유형 전도성 고무 커넥터

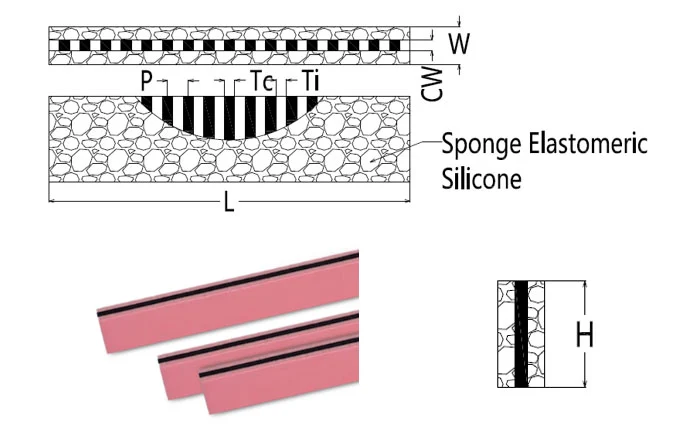

YP 유형 Zebra 커넥터는 얼룩말 층 양쪽에 있는 스폰지 발포 절연 실리콘 층으로 지지되어 절연이 중요한 더 많은 응용 분야를 충족합니다. 동시에, 폼 층은 매우 부드럽기 때문에 실제 적용에서는 우수한 접촉 성능을 달성하기 위해 작은 압축력만 필요합니다.

Zebra 커넥터 명명 규칙

Zebra 커넥터가 올바르게 만들어졌는지 확인하기 위한 명명 사양은 다음과 같습니다.

예압 관계 및 곡선

전도성 고무 커넥터의 우수한 탄성은 전자 장비 사용 중 노화 변형 및 구조 부품의 우발적인 낙하로 인한 부품과의 양호한 접촉 위험을 효과적으로 방지할 수 있지만 구조 부품의 변형 및 압축력의 변화에 ​​따라 전도성 고무 커넥터의 압축률 및 저항도 변경되므로 구조 부품 및 전도성 고무 커넥터를 설정할 때 충분히 고려해야 합니다. 다음과 같이:

스플라인: YP P0.1 10×5×2.5mm CW0.8

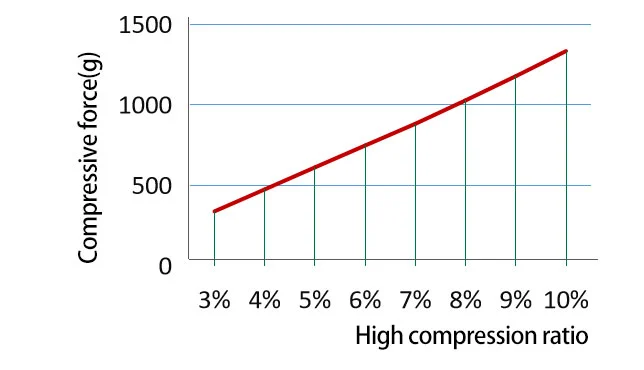

압축력과 압축비의 관계

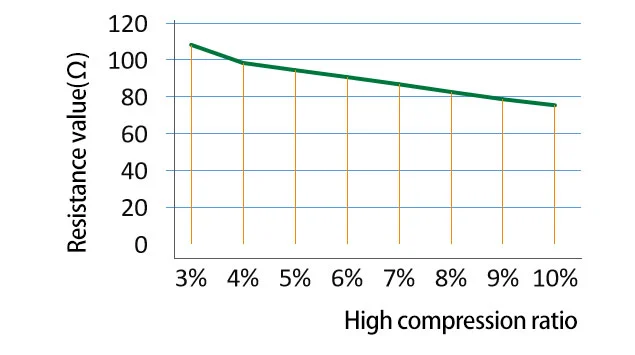

저항 대 압축비

전도성 고무 커넥터 저항 계산은 다음 공식으로 참조할 수 있습니다.

R = 저항 값(Ω)
CW = 전도성 폭(mm)
L = 전도성 길이(mm)
H = 전도성 높이(mm)
ρ = 체적 저항률(Ω·cm)

정확한 테스트 결과를 얻으려면 테스트 과정에서 압축률을 10% 이상으로 유지해야 합니다.

전도성 고무 커넥터의 압축력 계산은 다음 공식을 참조하여 계산할 수 있습니다.

F = 프레스 압력(g)
D = 압축비 D = (H-H1) ¼ H
E0 = 얼룩말 레이어 탄성 계수 3.5MPa
E1 = 절연 라이너의 탄성 계수 1.7MPa
H = 전도성 고무 커넥터 높이(mm)
W = 전도성 고무 커넥터 너비(mm)
CW = 얼룩말 레이어 너비(mm)
W1 = 단열 라이너 폭(mm) W2 = W-W1
L = 전도성 고무 커넥터 길이(mm)

구조 및 전기적 성능 데이터

구현 표준: GB2439, GB/T528

작업 환경 데이터
