YCD/YCS 유형 Zebra 스트립 커넥터

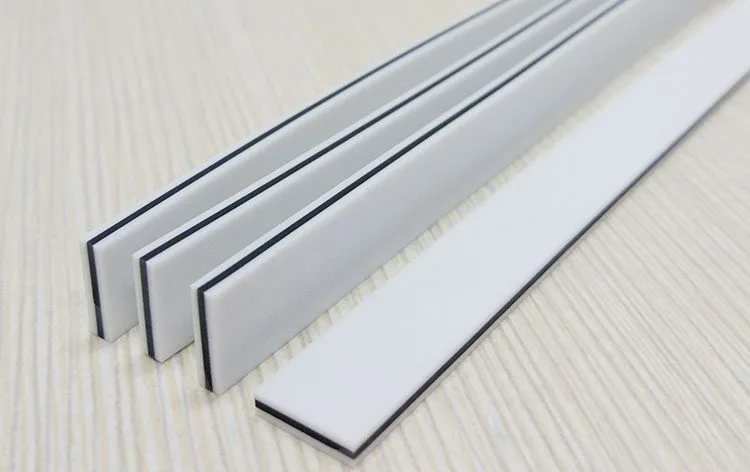

YCD 유형 얼룩말 스트립 커넥터는 완전 전도성 층의 양면에 절연 실리콘 고무로 지지되어 까다로운 절연 요구 사항이 있는 애플리케이션을 충족할 수 있습니다.

동시에, 절연층은 완전 전도성 층보다 더 부드럽기 때문에 작은 압축력으로도 실제 응용 분야에서 우수한 접촉 성능을 얻을 수 있습니다.

YCD 유형 전도성 고무 커넥터 절연 라이닝은 실리콘 천연 색상(투명)이며 흰색, 녹색 및 기타 색상의 요구 사항에 따라 만들 수도 있습니다.

YCS형과 YCD형의 구조는 기본적으로 동일하지만, YCS형의 절연라이너는 한쪽 면만 있는 반면, YCD형의 절연라이너는 양면입니다.

• YCD - 양면 샌드위치 전도성 스트립
• YCS – 단면 샌드위치 전도성 스트립

Zebra 스트립 커넥터 명명 규칙

전도성 고무 커넥터가 올바르게 만들어지도록 하기 위한 명명 규칙은 다음과 같습니다.

예압 관계 및 곡선

얼룩말 스트립 커넥터의 우수한 탄성은 전자 장비 사용 중 노화 변형 및 구조 부품의 우발적인 낙하로 인한 구성 요소와의 양호한 접촉 위험을 효과적으로 방지할 수 있지만, 구조 부품의 변형 및 압축력의 변화에 ​​따라 전도성 고무 커넥터의 압축비 및 저항도 변경되므로 구조 부품 및 얼룩말 스트립 커넥터를 설정할 때 충분히 고려해야 합니다. 다음과 같이:

스플라인: YCD 10×5× 2.5mm CW0.8

압축력과 압축비의 관계

저항 대 압축비

전도성 고무 커넥터 저항 계산은 다음 공식으로 참조할 수 있습니다.

R = 저항 값(Ω)
CW = 전도성 폭(mm)
L = 전도성 길이(mm)
H = 전도성 높이(mm)
ρ = 체적 저항률(Ω·cm)

정확한 테스트 결과를 얻으려면 테스트 프로세스에서 5% 이상의 압축 비율을 유지해야 합니다.

전도성 고무 커넥터의 압축력 계산은 다음 공식을 참조하여 계산할 수 있습니다.

F = 압축력(g)
D = 압축비 D = (H-H1) ¼ H
E0 = 완전 전도성 층 탄성 계수 3.5MPa
E1 = 절연 라이너의 탄성 계수 1.1MPa
H = 전도성 고무 커넥터 높이(mm)
W = 전도성 고무 커넥터 너비(mm)
CW = 완전 전도성 층 폭(mm)
W1 = 단열 라이너 폭(mm) W2 = W-W1
L = 전도성 고무 커넥터 길이(mm)

구조 및 전기적 성능 데이터

구현 표준: GB2439, GB/T528

작업 환경 데이터
